Python+DRVT 从外部调用 Revit：批量创建门和窗

​    昨天实现了一个完整的示例 Python+DRVT 从外部调用 Revit：批量创建门，今天我们将在此基础上继续扩展：每创建一堵墙之后，在其上创建一扇门和一扇窗。

​

Loading...

又是一个完整的自动化脚本，与前一示例相比，只增加了：

        a、窗FamilySymbol的获取

        b、创建墙之后，在其一侧创建窗实例

这么点代码做了什么：

1、创建Revit会话，启动Revit进程（可见、可交互，与手工启动的无任何差异）

2、批量创建墙并在墙上创建一扇门和一扇窗

3、保存项目文件并关闭

4、结束会话，退出Revit进程

其中“2、批量创建墙并在墙上创建一扇门和一扇窗”做了以下工作：

        1）创建项目 “自动批量创建.rvt” 并作为当前活动文档（可见、可交互）

        2）获取该文档中所有标高（按Elevation排序）

        3）获取该文档中所有WallType元素

        4）获取所有门FamilySymbol、窗FamilySymbol

        5）创建轴线

        6）按轴线创建墙

        7）更新墙的参数“顶部约束”

        8）选择一个门FamilySymbol并激活

        9）在6）创建的墙体适当位置创建门实例

        10）选择一个窗FamilySymbol并激活

        11）在6）创建的墙体适当位置创建窗实例

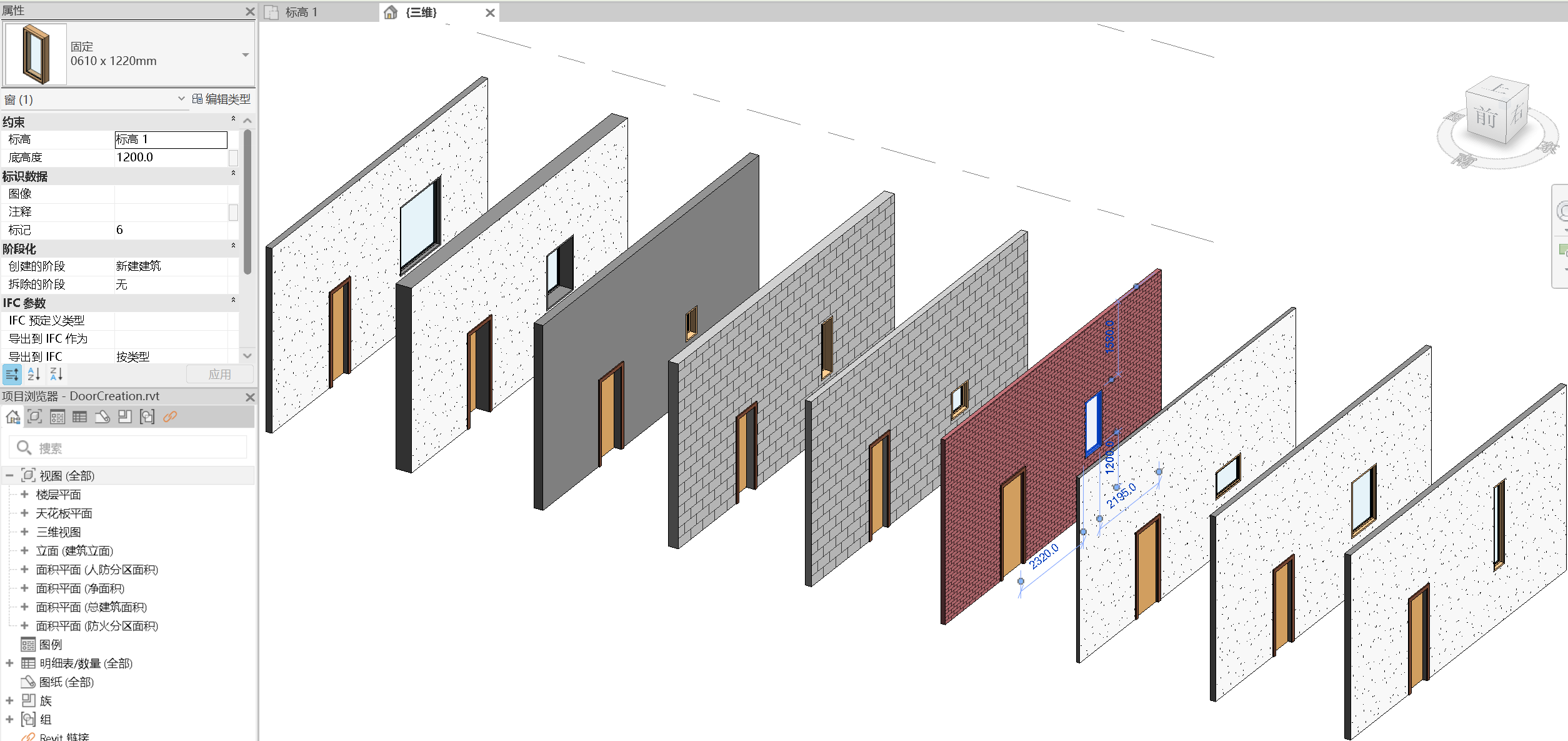

运行结果（3D视图）：

依旧是全自动完成，启动Revit => 创建项目 => 批量创建 => 保存项目文档 => 结束Revit 全程无需手工操作。有了DRVT的加持，Revit插件的核心能力可以在外面用Python脚本轻松驾驭了。

随着一项项基础能力的展示，对自动化生产流水线、充分挖掘Revit的价值、将Revit深度集成到自己的系统等有什么想法、创意？
